Описание: Делаем своими руками зарядное устройство для PSP из подручных средств.

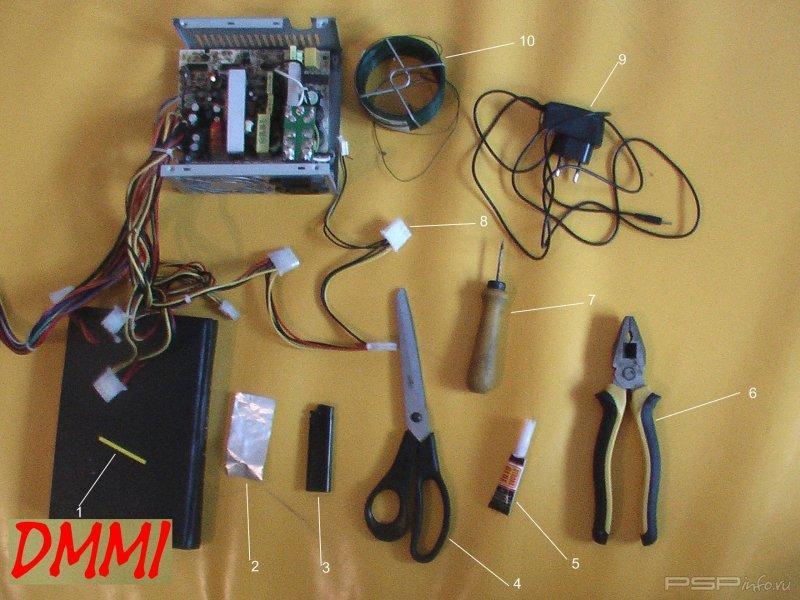

Для этого нам нужно: 1. Трубочка от конфеты (Чупачупс) 2. Металлическая фольга . Я применил фольгу из сигаретной пачки. 3. Зажигалка 4. Ножницы 5. Супер клей момент 6. Пассатижи 7. Шило 8. Блок питания от компьютера. Вернее он сам не нужен а нужен всего лишь его штекер. Если старого и ненужного БП нет то можно взять один контакт из не запитанного штекера вашего компьютера но это уже на ваше усмотрение. 9. Блок питания от мобильного телефона . 5,3 Вольт а ампераж это кому как повезёт , но скажу одно чем больше тем лучше потому как у родного 1.2 ампера. 10. Провод. 11. Изолента

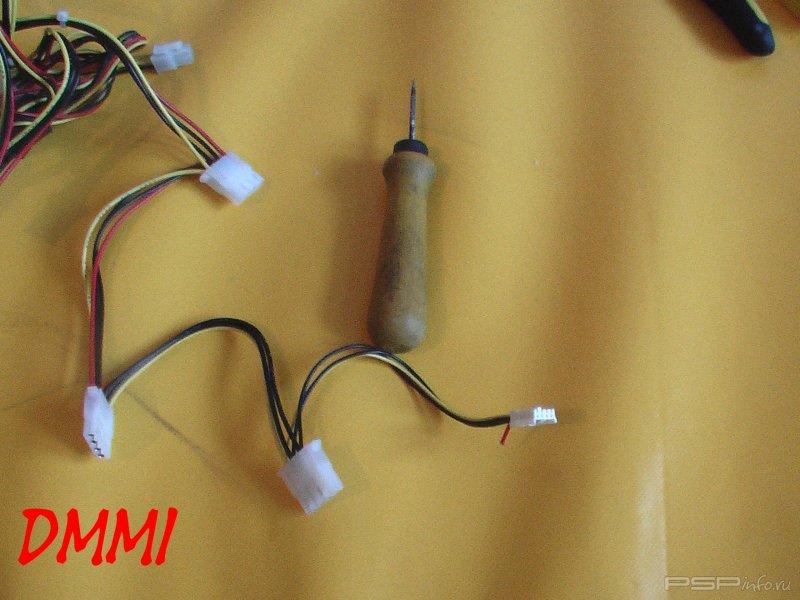

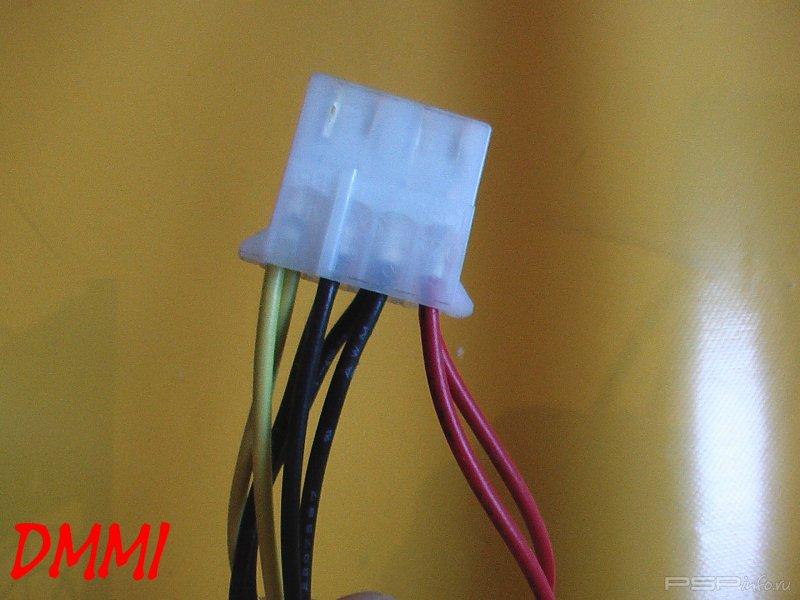

Для начала отделим контакт от штекера. Применяем шило или что-нибудь острое для прижатия лепестков контакта

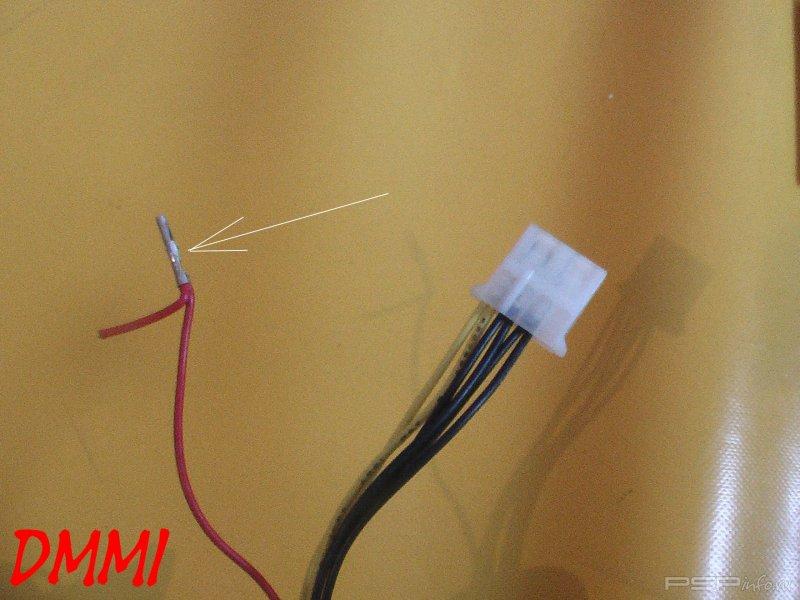

Вытаскиваем контакт

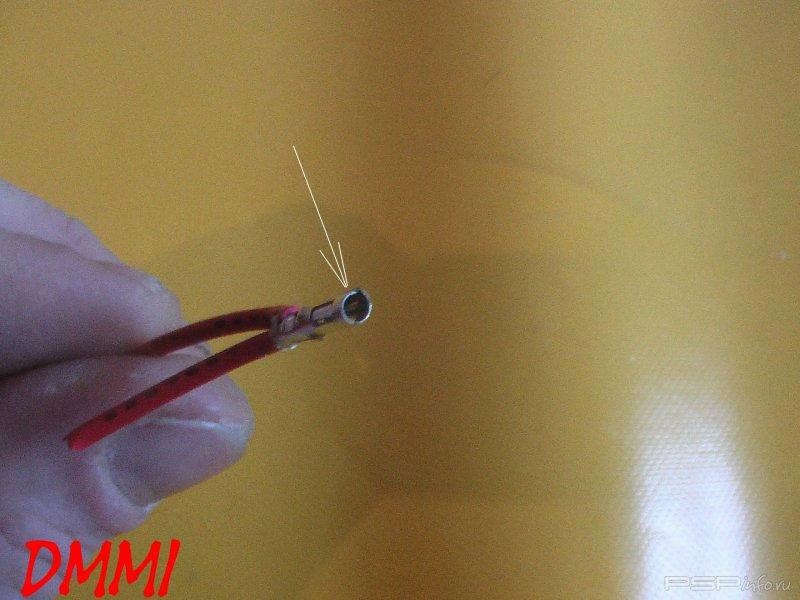

Аккуратно немного поджимаем
(сужаем) отверстие как показано на рисунке для того чтоб контактик
плотно входил в трубочку до его расширения. Применяем плоскогубцы.

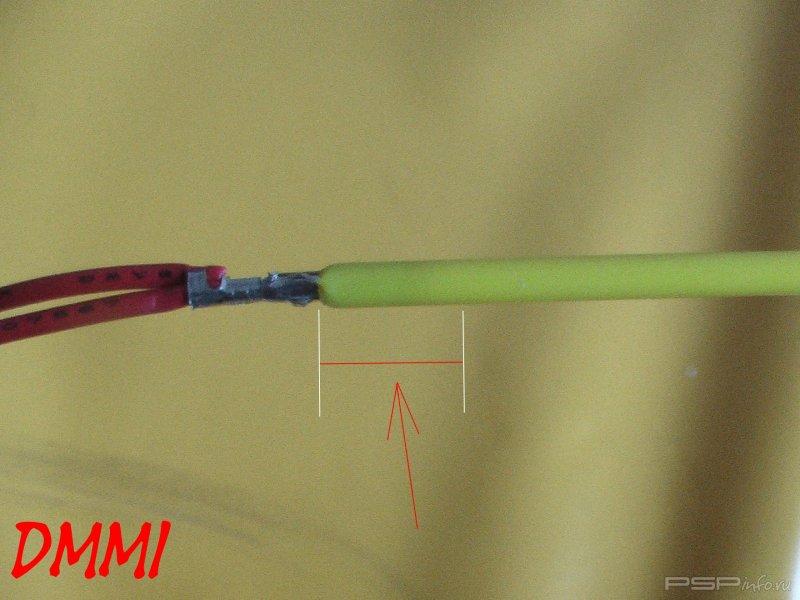

Затем немного подогреваем указанное на рисунке место зажигалкой.
быстро насаживаем трубочку до упора

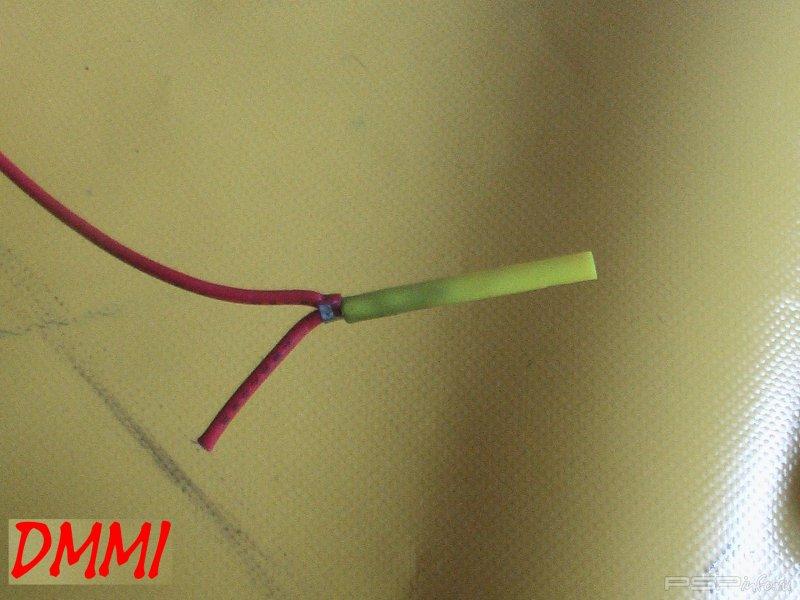

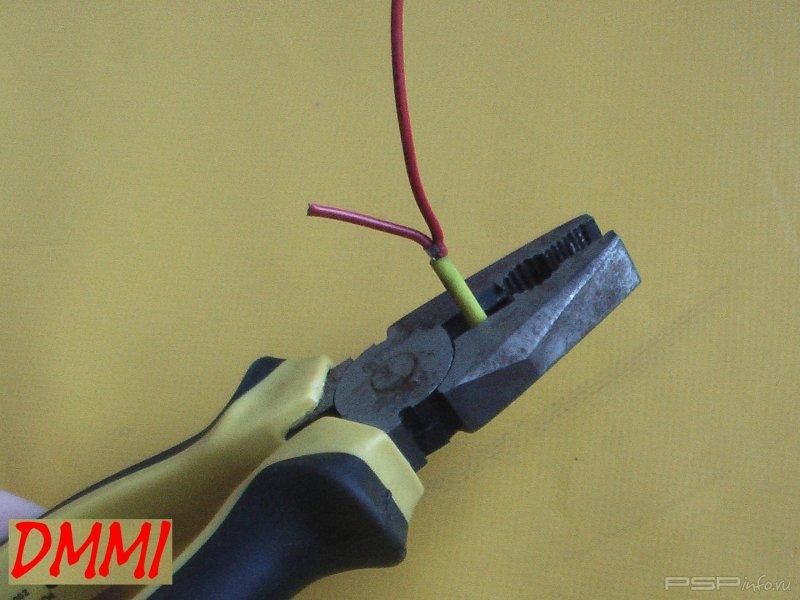

Определяем на просвет место где закончился металлический контакт в трубочке , отступаем примерно 1мм и откусываем ненужное

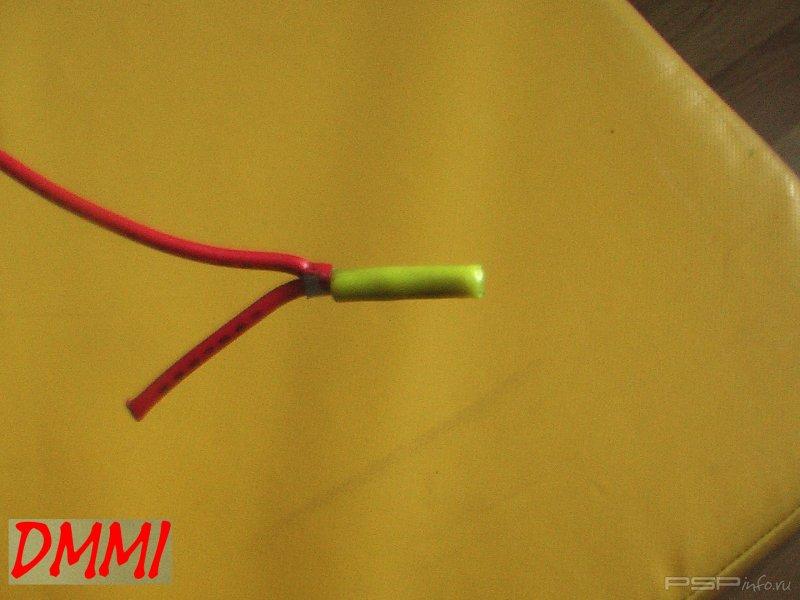

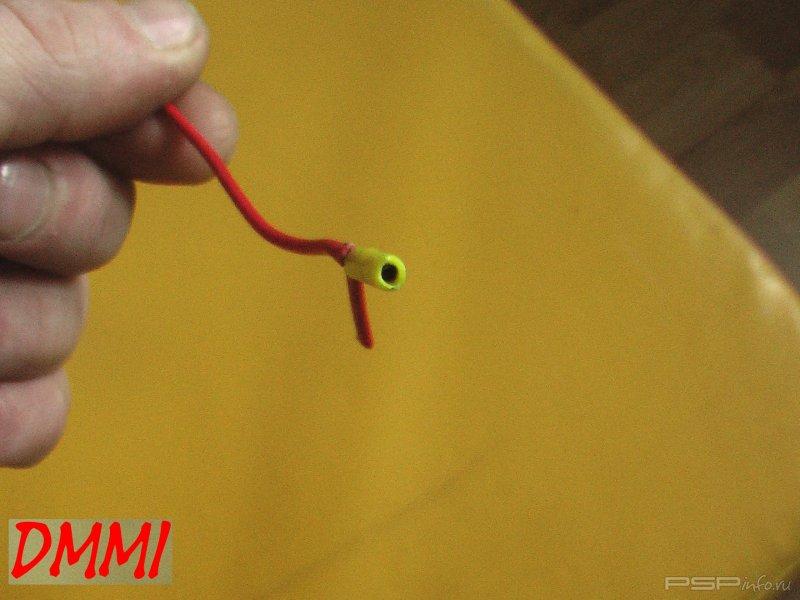

должно получится нечто похожее

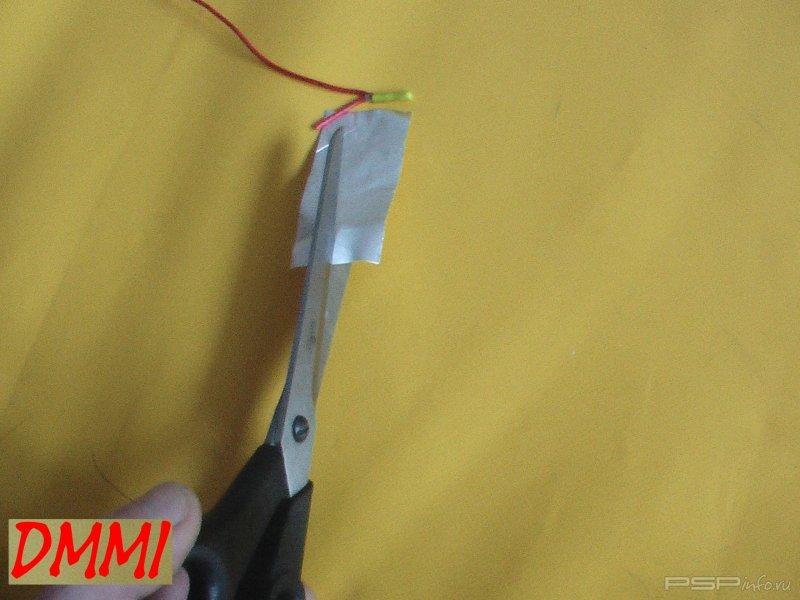

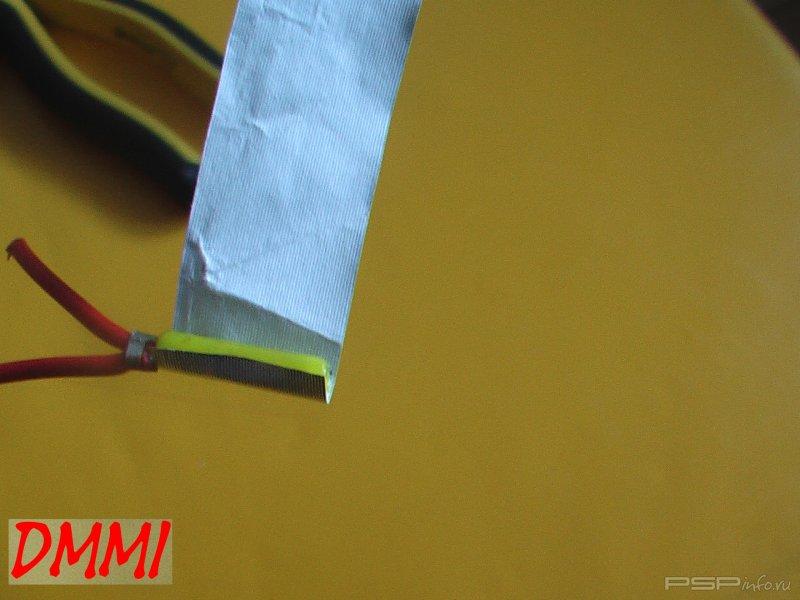

Отрезаем фольгу такой ширины чтобы она соответствовала длине трубочки.

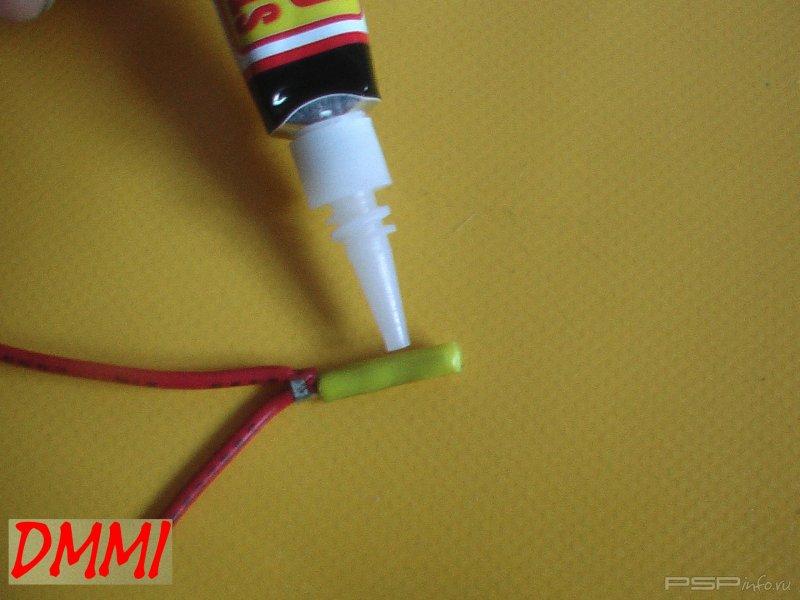

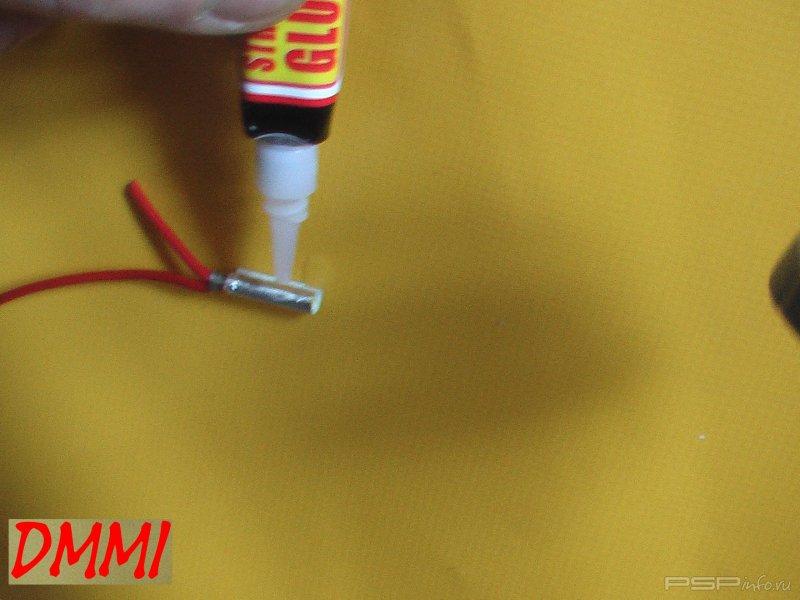

Смазываем клеем и приклеиваем фольгу примерно в 1,5 оборота. (свои пальцы не клееть)

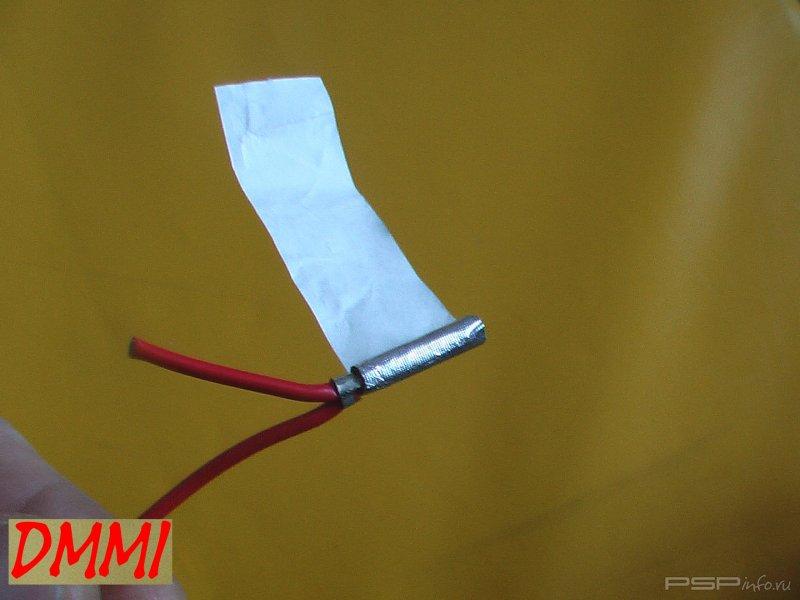

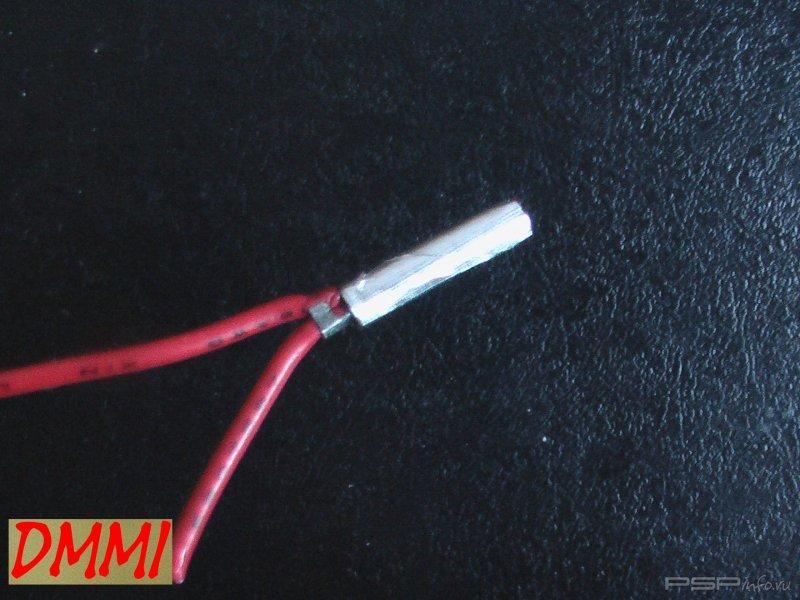

Отрезаем лишнюю фольгу, проклеиваем хвостик чтобы не осталось зазубрин.

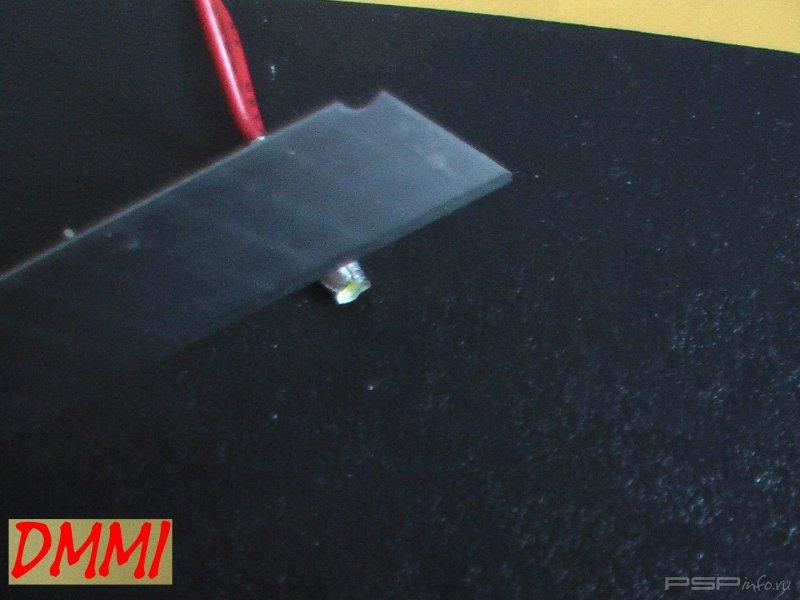

Отрезаем аккуратно лишнюю фольгу ножом с обеих сторон. Не повредите провод !

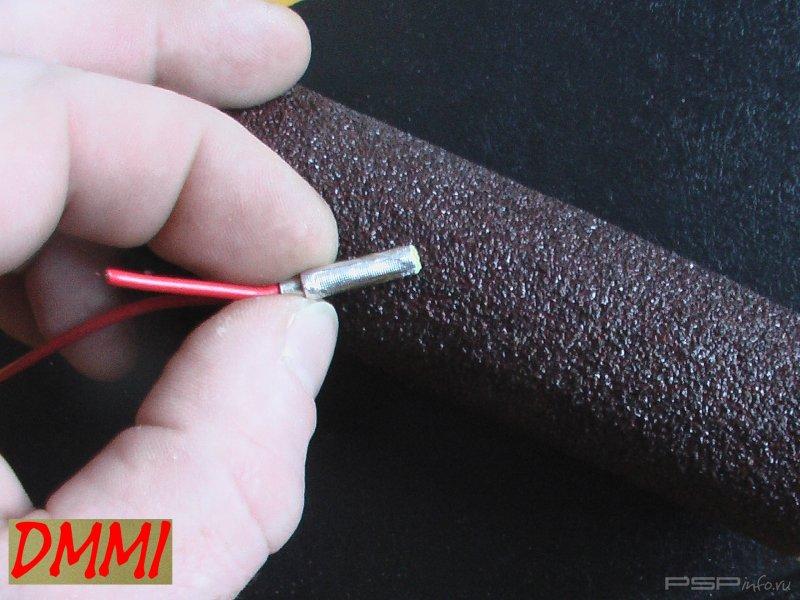

Снимаем фаску в 1мм на наждачной бумаге

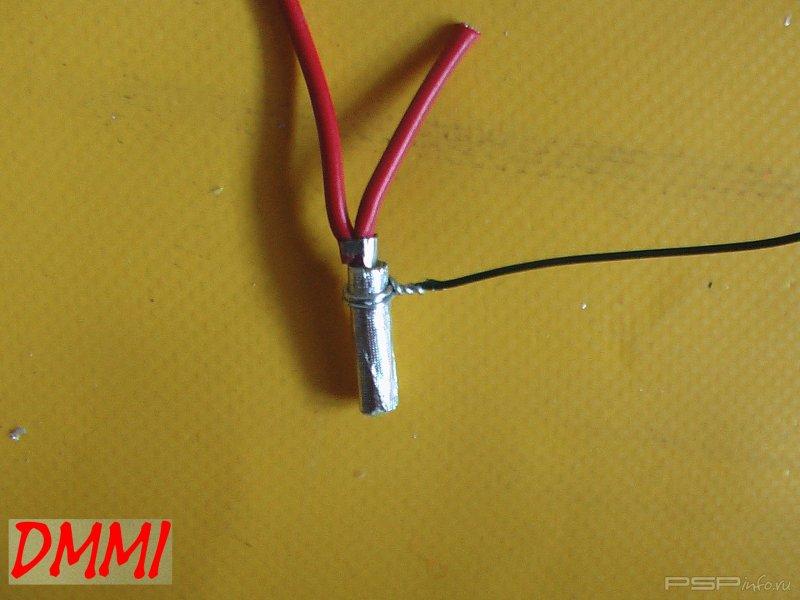

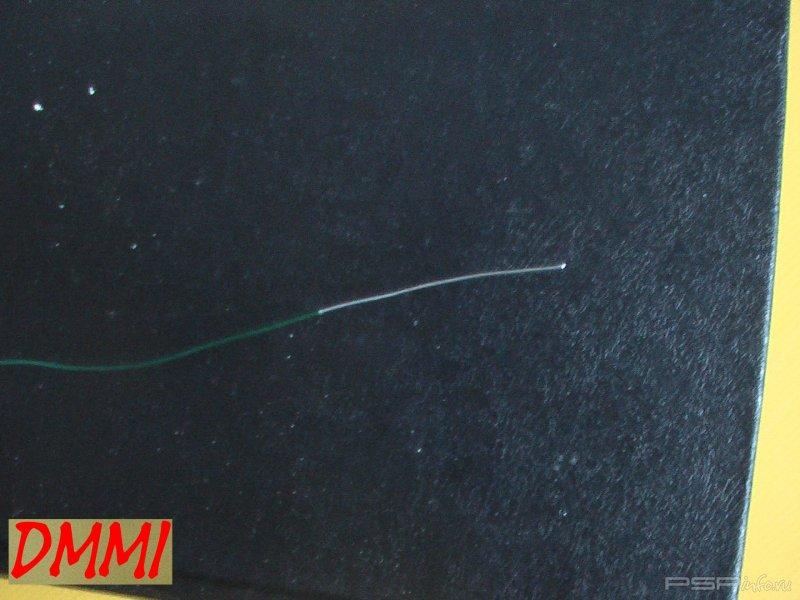

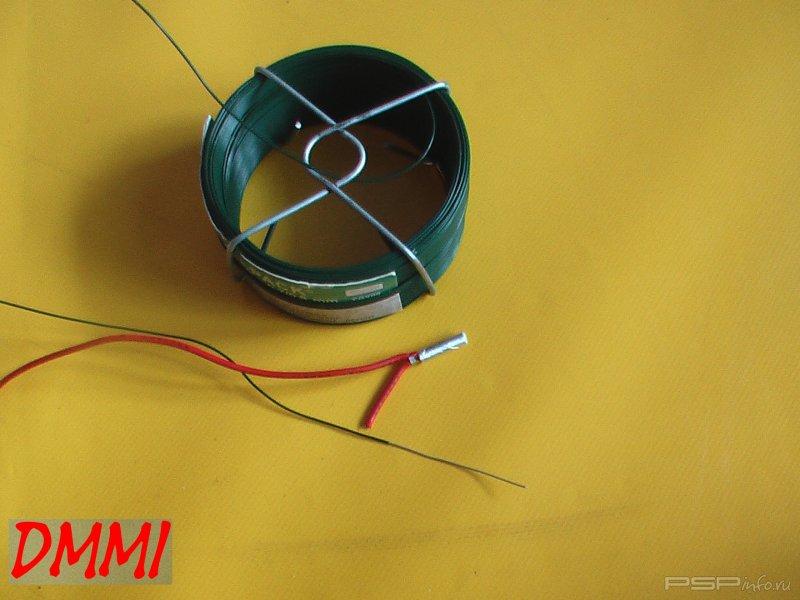

Прикрепляем провод (думаю особо комментировать тут нечего)

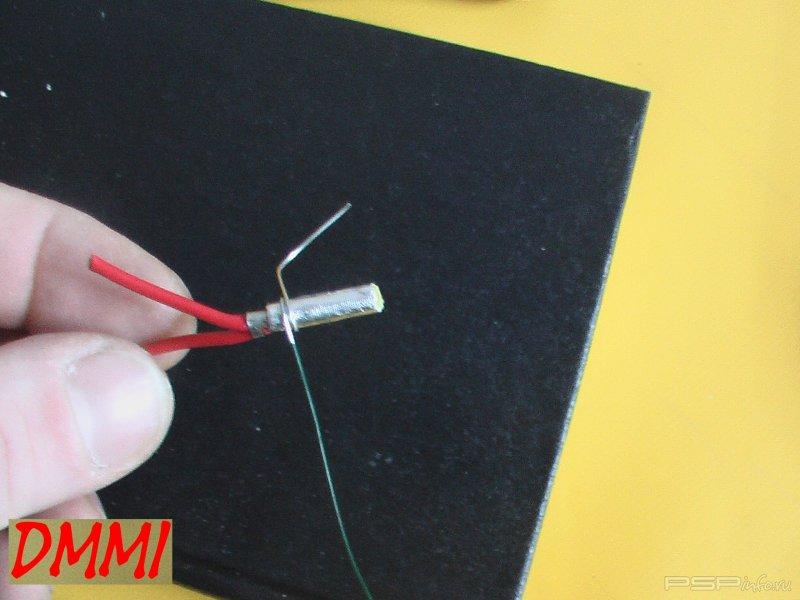

делаем так...

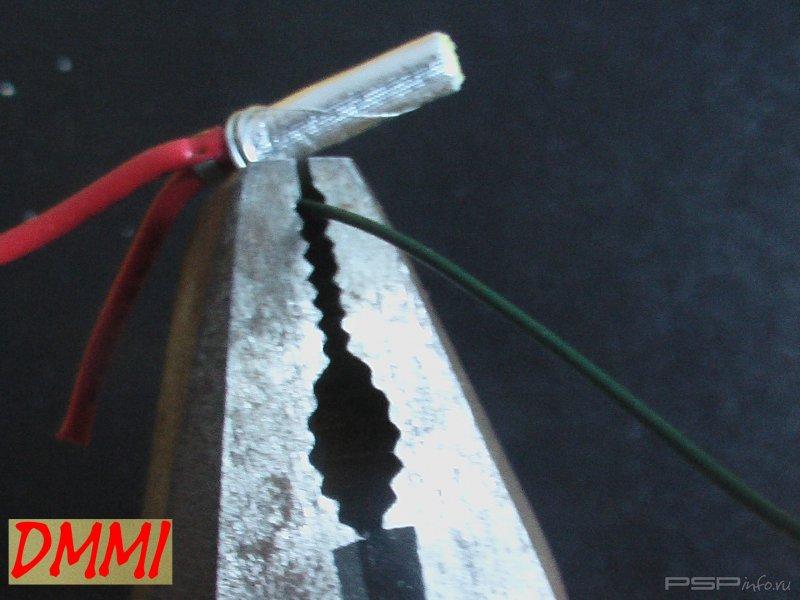

и вот так...

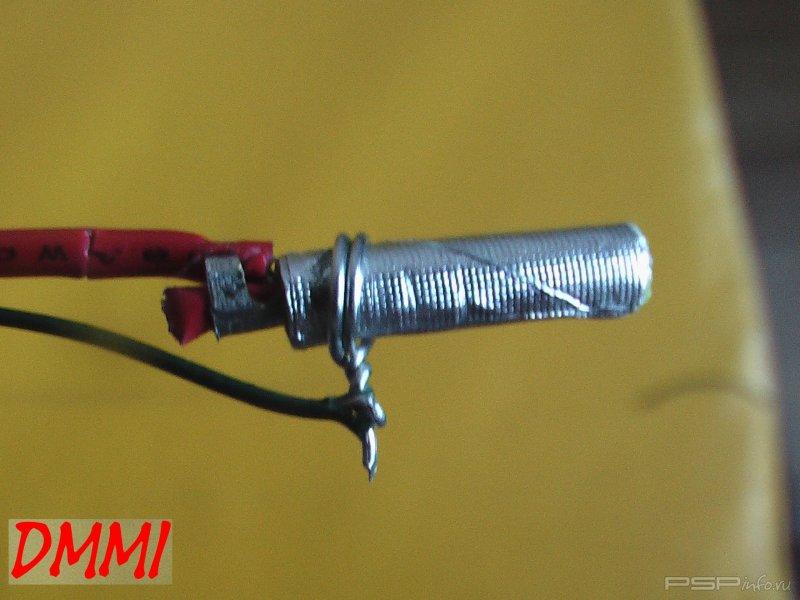

получается это...

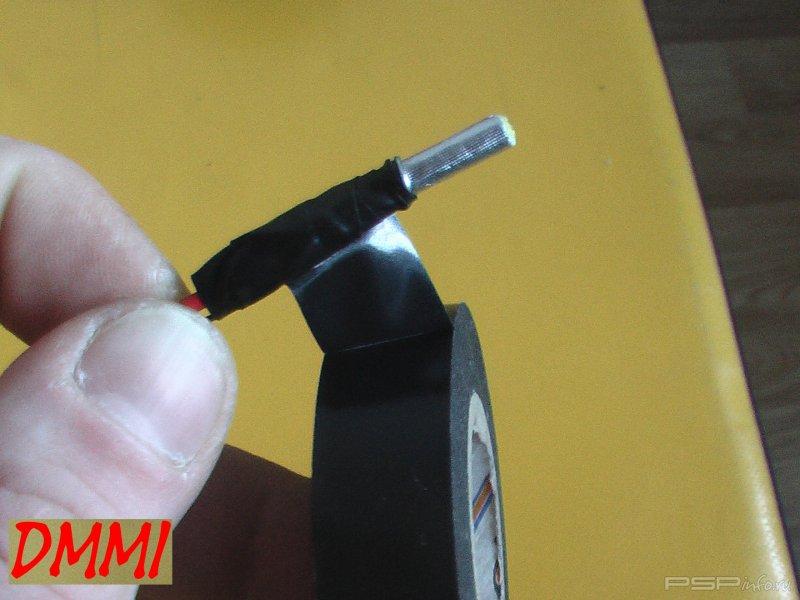

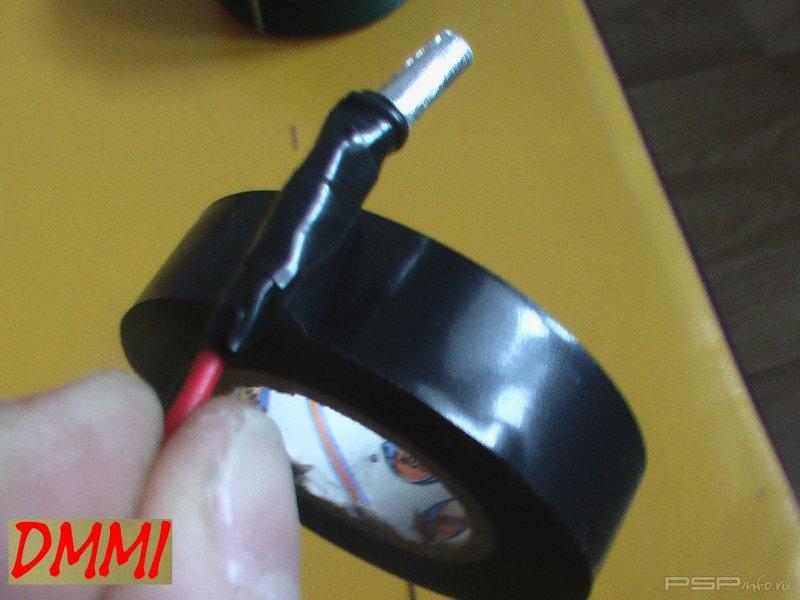

обматываем изолентой

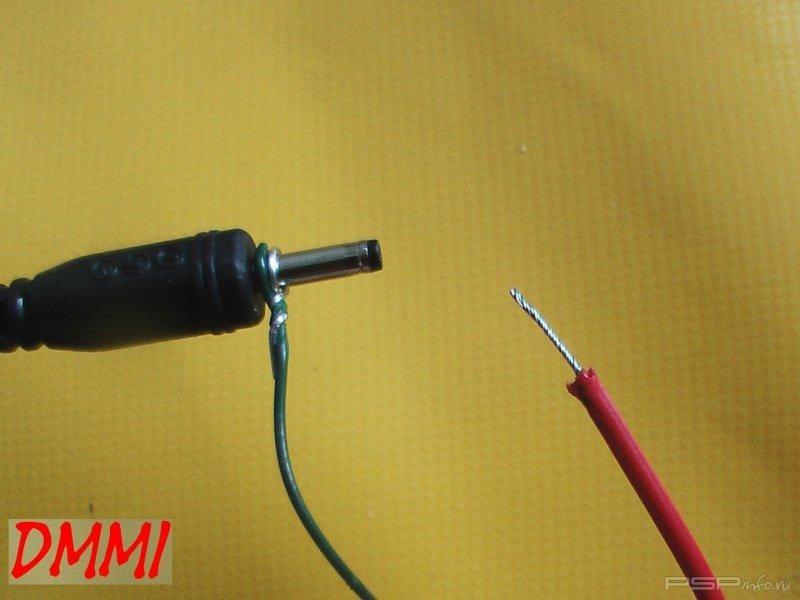

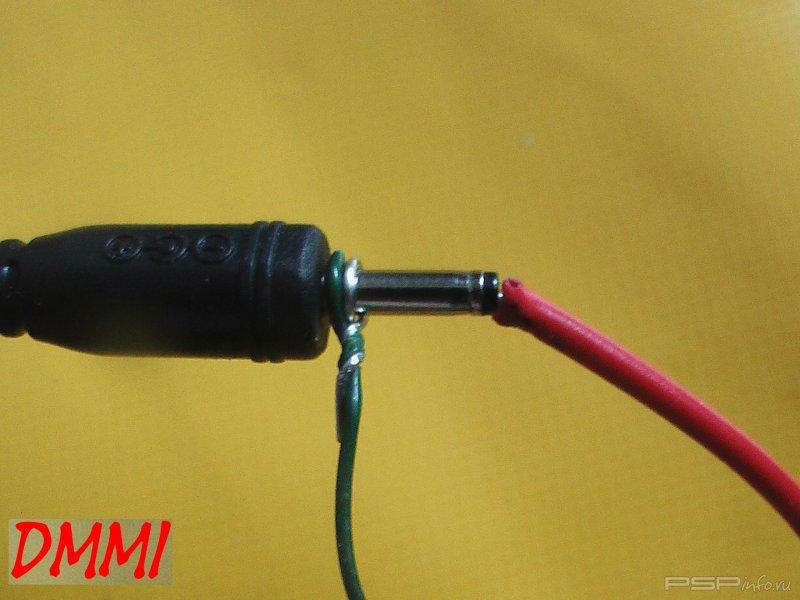

подключаем концы подобным
способом, если не хочется портить зарядное устройство для вашего много
уважаемого телефона. Если же зарядка в "свободном полёте" то можно
откусить штекер и припаять или прикрутить наше чудо творение, главное
не перепутать "+" и "-" . Для справки: "+" как правило по центру и
красного цвета (но не всегда, бывают китайские исключения из правил) .
Обязательно проверьте и перепроверьте!

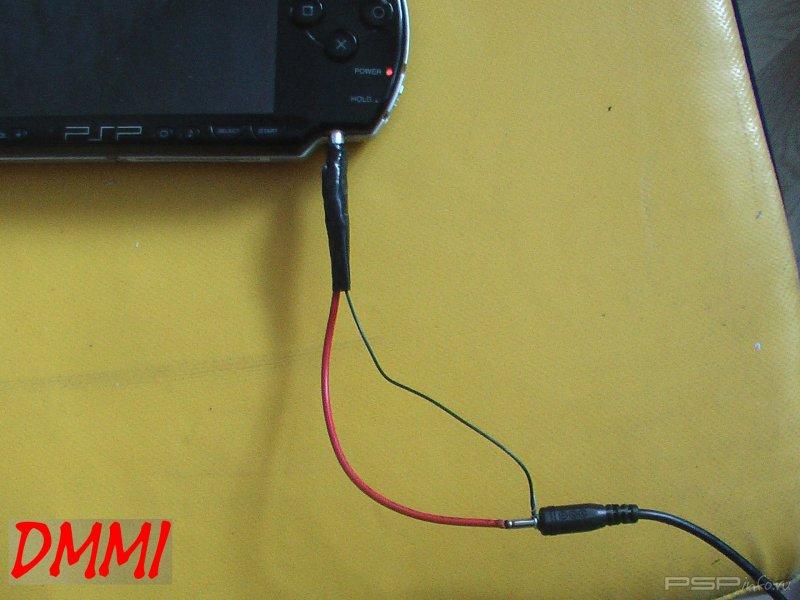

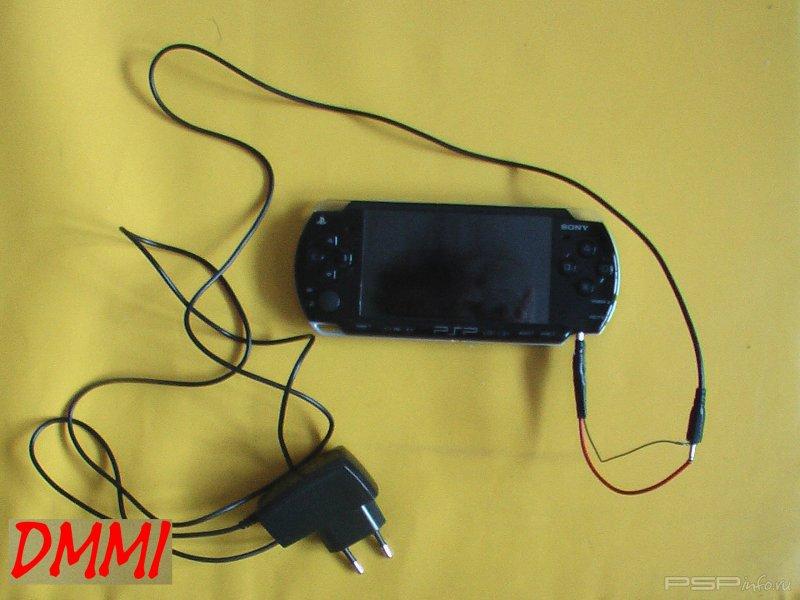

Смотрим что у нас получилось!!!
А теперь самое волнительное...(держим себя в руках)
